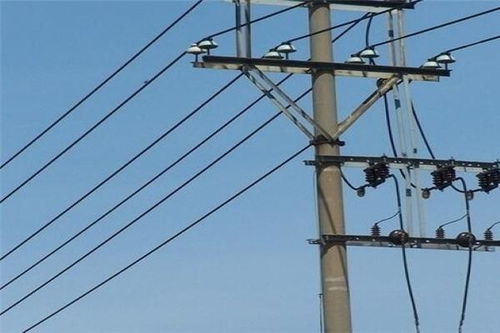

在我们常见的架空电力线路上,电线杆顶部通常架设着三根并行的绝缘导线,它们是低压配电系统中不可或缺的组成部分。这三根导线并非随意设置,而是构成了标准的单相或三相供电系统,共同承担着将电能安全、稳定地输送到千家万户的重要任务。
从功能和性质上看,这三根导线通常是:
1. 相线(火线)
这是输送电能的主要导线,在单相两线制中,可能有两根相线;而在我们最常见的三相四线制系统中,电线杆上的三根导线实际上就是三根相线(通常标记为L1、L2、L3或A、B、C相)。它们彼此之间的电压为线电压(如380V),负责承载电流,是做功的主力。
2. 中性线(零线)
一个常见的误解是电线杆上只有三根线。实际上,在标准的低压配电系统中,除了顶部三根相线,往往在较低位置或同杆架设还有第四根线——中性线。中性线为三相电流提供返回路径,保证系统平衡,其对地电压理论上为零。它与任一相线之间的电压为相电压(如220V),构成我们日常家用电源。
3. 绝缘与保护
题目中特别提到的“绝缘导线”是关键。这些导线并非裸露的金属,外层包裹着聚乙烯(PE)或交联聚乙烯(XLPE)等绝缘材料。绝缘层能有效防止相线之间、相线与大地之间发生短路,大大提高了线路在恶劣天气(如雨、雪、风)下的运行安全性和可靠性,同时也能减少因树木碰触、鸟类停留等引发的停电事故。
为什么常见“三根线”的组合?
这源于三相交流电的发电与传输原理。三相系统在发电、输电和用电效率上远优于单相,能最经济地利用导线材料输送更大功率,并且三相电动机等工业设备运行平稳。因此,从变电站出来的主干线多以三相形式架设。到达居民区附近时,再通过变压器降压,并从中性点引出中性线,最终分配成单相(一根相线加中性线)进入每个家庭。
来说:
电线杆顶部最常见的三根绝缘导线,通常是三相电力系统中的三根相线。它们与(可能架设在不同位置或同杆的)一根中性线共同构成完整的供电网络。绝缘外皮是保障公共安全和供电可靠性的重要设计。这三根导线犹如协同工作的“三驾马车”,以高效、平衡的方式,驱动着现代社会的电力脉搏。
